Waveshare Raspberry Pi用2ch CAN FD HAT
WAVESHARE-17075
| web販売価格 : | ￥8,470(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | なし |
| 送料区分 : | 送料サービス |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | Q1U121 |
| 品名／型番 : | Waveshare Raspberry Pi用2ch CAN FD HAT / WAVESHARE-17075 |
| 登録日 : | 2026.1.30 |
概要

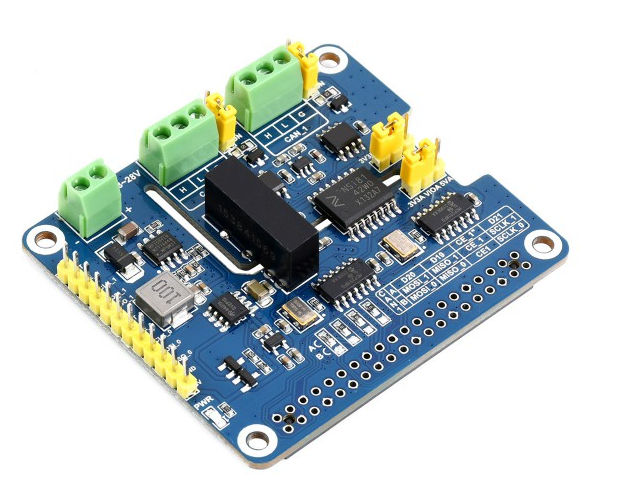

CAN FD（CAN with Flexible Data-Rate）に対応したRaspberry Pi用の2チャンネル絶縁型CAN HATです。絶縁型で、雷サージやESD保護、短絡保護回路により通信の安全性と信頼性を向上させます。
【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=Q1U121
【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=Q1U121
詳細
特徴
内容物

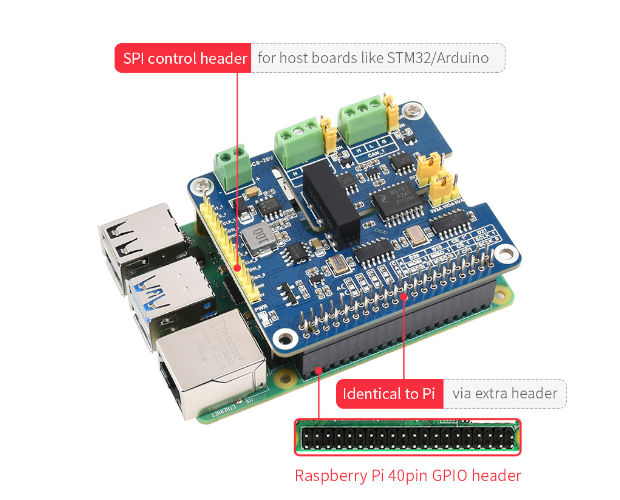

- Raspberry Piの40ピンGPIOにスタックできます
- 同様のGPIOピンをもつJetson Nanoシリーズにも対応
- STM32マイコン / Arduinoなどにも12ピンSPIに接続することで対応
- CAN 2.0 / CAN FDの両プロトコルに対応
- 絶縁定格5 kVの絶縁回路により安定した動作と高い耐干渉性を実現
- 雷サージ保護、ESD保護、短絡保護回路の内蔵で、より確実な通信を実現
- SPI信号レベルシフター搭載により、マイコンのI/O電圧は3.3 V、5 Vを問わず両対応
- ジャンパポストの挿替えで120Ω終端抵抗を設定可能
- 開発リソース / マニュアルをオンラインで用意（Raspberry Pi / Arduino用）

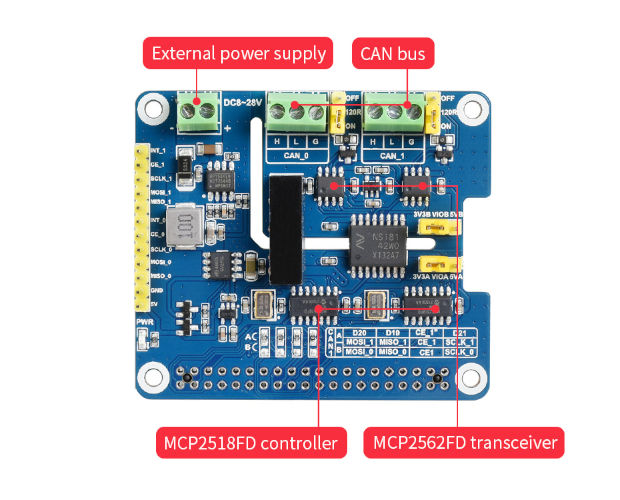

- CANコントローラ：2 x MCP2518FD
- マイコンとの通信：SPIバス
- 信号レベル：3.3 V / 5 V
- 利用ピン：下図参照

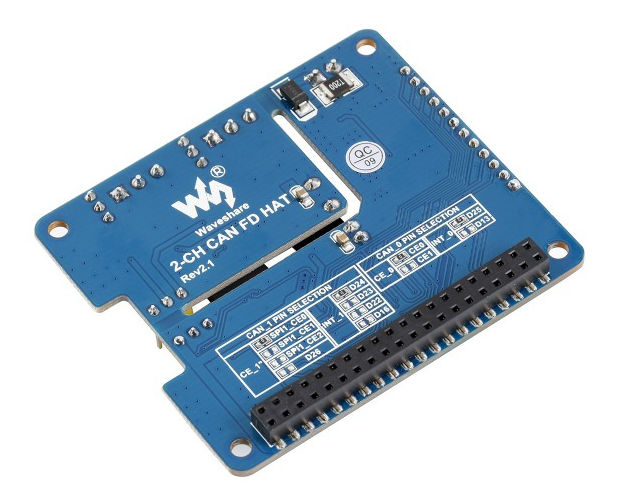

※ MCP2518FDのチップセレクト等の接続先はハンダ面の0Ωジャンパで変更可能です
| CAN_1 設定 | CAN_0 設定 | |||
| チップセレクト （CE_1） | 割込要求 （INT_1） | チップセレクト （CE_0） | 割込要求 （INT_0） | |
| 既定値 | SPI1_CE0（D18） | D24 | CE0（D8） | D25 |
| 他設定1 | SPI1_CE1（D17） | D23 | CE1（D7） | D13 |
| 他設定2 | SPI1_CE2（D16） | D22 | ||
| 他設定3 | D26 | D16 | ||

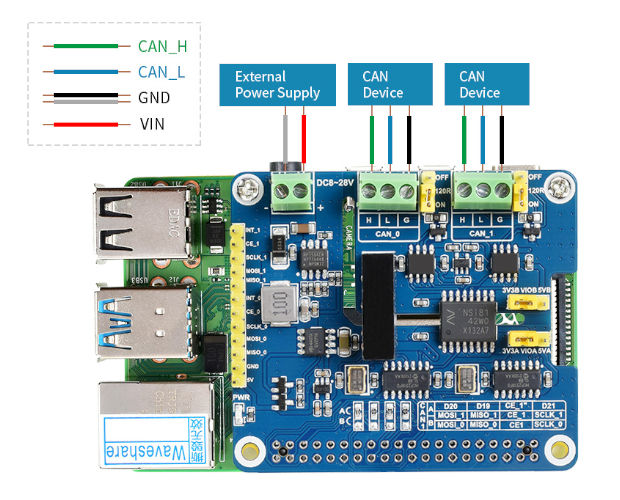

- 電源：Raspberry Pi（40ピンGPIOヘッダより5 V給電）または外部電源入力
- 外部電源入力：DC 8〜26 V

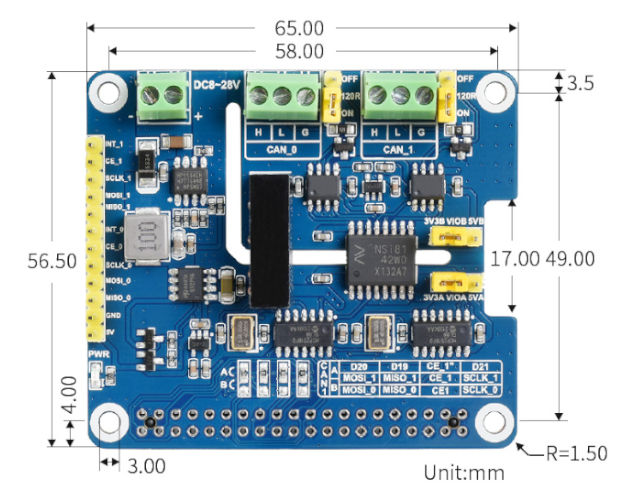

※ 外部電源入力を使って本基板からRaspberry Piなど消費電流の大きいマイコンに給電することはできません - 外形寸法：65 x 56.5mm
内容物
- 1 x Waveshare Raspberry Pi用2ch CAN FD HAT
- 1 x 足の長いピンソケット2x20
- 1 x ネジ・スペーサー・ナット セット
